Кондиционирование воздуха в чистых помещениях
Чистая комната - Кондиционер - вентиляционный фильтр МАС10
Кондиционер обеспечивает комфорт и производительность персонала, находящегося в чистых помещениях, позволяет быстро охладить наружный воздух, обеспечивает быстрый контроль соотношения рециркуляции / охлаждения воздуха, контроль влажности и поддержания стабильной температуры воздуха.
Модульный кондиционер работая совместно с вентиляционными фильтрами МАС10 от Envirco обеспечивает соответствие Вашей чистой комнаты всем установленным правилам проектирования и эксплуатации чистых помещений
Envirco рекомендует три варианта для кондиционирования воздуха в чистых помещениях c вентиляционными фильтрами MAC10.
Использование существующей HVAC системы
Существующая в больших объемах система кондиционирования воздуха (HVAC) обеспечивает наиболее эффективное и экономичное охлаждение ваших модульных чистых помещений.
Вентиляционные фильтры (FFU) всасывают охлажденный воздух из окружающей комнаты, и направляют его непосредственно в чистые помещения без специальных воздуховодов систем вытяжной вентиляции. Дополнительную нагрузку на существующую систему охлаждения и вентиляции можно рассчитать путем добавления потерь тепла на определенное количество FFU (около 1000 BTU/час/шт.), а также оборудования и персонала в чистых комнатах.
Модульный (А/С) кондиционер
На основании размеров чистого помещения Вы можете подобрать мощность кондиционера для достижения желаемой температуры, и рассеивания тепла внутри чистых помещений, нужное количество вентиляционных фильтров.
На ниже приведенных рисунках примеры кондиционирования в чистых комнатах.
Кондиционер с двойным потолком.
Для очень больших модульных чистых комнат мы рекомендуем использовать двойной изолированный потолок, который предусматривает возвращение охлаждённого кондиционером воздуха к вентиляторам вентиляционных хепа/ульпа фильтров (ФФУ).
Модульный кондиционер установлен справа внизу чистой комнаты для приема возвращаемого воздуха.
После охлаждения в кондиционере воздух направляется в двойной подвесной потолок.
Слева внизу чистой комнаты расположены регулируемые заслонки, которые обеспечивают приток свежего воздуха в чистую комнату через отдельные вентиляционные хепа фильтры.
Кондиционер без двойного потолка

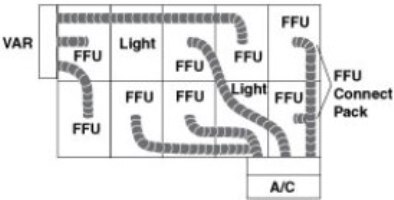

В этой схеме охлажденный воздух направляется из модульного кондиционера вверх через воздуховоды на вентиляторы вентиляционных фильтров расположенных на потолке чистой комнаты, а возвращения (входит в A/C блок) снизу чистой комнаты. Как правило один модульный кондиционер может раздавать воздух на 6 вентиляционных хепа фильтров.
Остальные вентиляционные хепа фильтры, как правило, работают на рециркуляцию воздуха в чистых комнатах через вертикальный воздуховод с регулируемыми заслонками, которые направляют свежий чистый воздух в чистую комнату.
Каждый вентиляционный фильтр требует подключения гибких воздуховодов и управление скоростью воздушного потока.
Вспомогательные системы центрального кондиционирования
В крупных модульных чистых помещениях центральная система, направляющая теплый воздух за пределы объекта, является предпочтительным по сравнению с A/C модулем. В таких случаях, необходимо установить воздуховоды и рециркуляцию выходящего воздуха, чтобы центральная система обеспечивала в достатке охлаждение воздуха движущегося к потолку с вентиляционными хепа фильтрами так, чтобы обеспечить необходимую скорость воздушного потока внутри корпуса. Эта вспомогательная система рециркуляции подключается к центральному элементу обработки воздуха, которая должна отвечать всем требованиям по охлаждению и местным правилам.
Примечание: В этих примерах, тепло удаляется из чистого помещения в комнату снаружи. В случае больших чистых помещений и теплогенерирующего оборудования, это вентилируемое тепло повысит температуру окружающей среды и увеличит нагрузку на A/C модули, а также любые существующие системы вентиляции и кондиционирования.
Для наиболее эффективной эксплуатации, воздуховоды и вентиляторы должны быть установлены на вывод тепла за пределы объекта.
Как правило, отработанный воздух из ламинарного потока чистых помещений всасывается вытяжным вентилятором с помощью вентиляционных каналов, расположенных внизу вдоль периметра комнаты. Таким образом можно регулировать количество воздуха, входящего и выходящего из чистой комнаты, чтобы контролировать внутреннее давление. Рециркулируемый воздух проходит обратно в чистую комнату через двойной подвесной потолок.
Преимущества:
- управление большим объемом воздуха позволяет делать точное регулирование давления внутри чистого помещения;
- HEPA фильтрация удаляет субмикронные порошки и другие частицы для защиты внешней среды;
- идеально подходит для работы с опасными материалами, которые требуют отрицательное давление внутри чистой комнаты;
- дистанционная регулировка скорости вращения вентилятора вентиляционного фильтра позволяет упростить балансировку воздуха.
