Панель управления Envirco - ACC Control Systems
коммуникатор для вентиляционных HEPA ULPA фильтров MAC10
ACC CONTROL SYSTEM - это простая и экономичная панель контроля для осуществления контроля и мониторинга сети фазы регулирования скорости вплоть до осуществления контроля скорости 10, 25, 50 и 125 моделей.
Этот контроллер имеет два режима работы. В основном, контроллер будет сканировать подключенные регуляторы скорости, и отображать функцию их моделей. При введении специального кода, сотрудник (монтажник) может войти в режим выбора и изменить скорость, запустить функцию, реализуемую схемой обратной связи, инициировать и установить функцию задержки скорости.
Регулировка контроллеров скорости выполняется только человеком, имеющим разрешение, для входа в режим регулировки.
Сотрудник может выбрать нужную модель контроллера и индивидуальный режим работы (повышенная скорость, пониженная скорость и т.д.). Система также обеспечивает ключевые возможности, включая глобальную установку для всех моделей, ручной режим задержки скорости и датчик статуса давления (для обратной связи датчика перепада давления, подсоединенного к каждому контроллеру скорости).
ОСНОВНЫЕ ФУНКЦИИ
• режим мониторинга или регулировки (уровень доступа A4)
• установка задержки до очень низкой (уровень доступа A3)
• установка скорости каждой модели (уровень доступа A2)
• установка задержки скорости (глобальная) (уровень доступа A2)
• мониторинг датчика перепада давления (уровень доступа A1)
• глобальное управление всей зоной (уровень доступа A1)
ВОЗМОЖНОСТИ
• 4:1 диапазон скорости
• регулировка скорости от 1%
• 3-проводная эксплуатация для низкого уровня шума
• подсоединение каждой модели
• обратная связь датчика перепада давления
• аналоговая обратная связь к панели контроля
• высокая надежность
• контроль 10, 25, 50 и 125 моделей
• удобный для чтения дисплей
• простота в обращении
• индивидуальный контроль / настройка
• сетевой контроль управления
• ручная возможность задержки скорости
• опционный предупреждающий датчик перепада давления
• протокол соединения MODBUS совместимый с контроллером
Простота установки, простота в пользовании

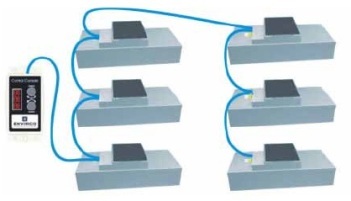

Контроллер Envirco подсоединяется посредством коннектора RJ45 Standard к регулятору скорости моделей. Контроллер подсоединяется к первой модели, которая является затем последовательно подсоединенной к другим моделям. При запуске контроллер сканирует модели, подключенные к рабочей сети, и затем отображает состояние моделей в цепи. Наблюдая за отображением состояния моделей в цепи, можно достаточно легко идентифицировать, правильно ли подключен регулятор скорости модели.
Возможности выбора
• Настенная панель контроля
• 3 уровня авторизации (монитор, 3 уровня регулировки)

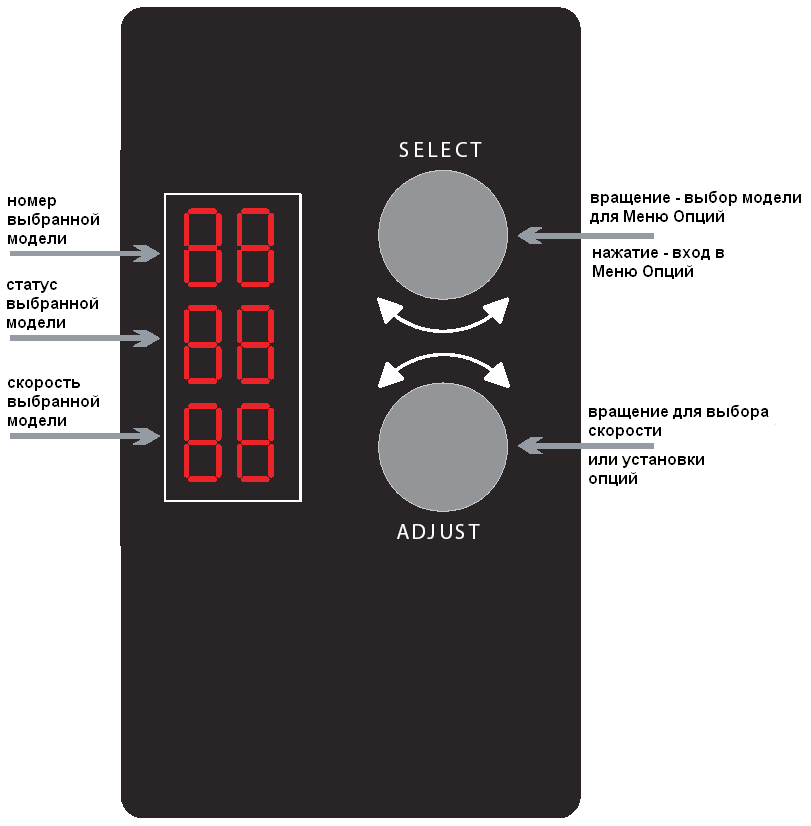

• Простой в обращении интерфейс:
____- 7-сегментный светодиодный индикатор
____- 2 роторные преобразователи для подбора модели и настройки
• Поддержка от низкого до среднего уровня контроля фазы в сетях:
____- RS485 (2 проводный)
____- 10, 25 или 50 AirCare VariPhase™
• Нет потребности в конфигурации инсталлятора
• Исполняет 3 функции:
____- Мониторинг состояния
____- Регулировка скорости
____- Глобальная регулировка задержки скорости
СПЕЦИФИКАЦИЯ
• Размеры 89 х 178 (высота) мм.
• Потребляемое напряжение: адаптер переменного тока в панели контроля преобразует AC 230V в DC 6-8V.
• Сетевые приемопередатчики: 2-проводной 1/8" тип подключения
• Рабочая температура: 0-40 градусов
• Разъем питания постоянного тока: 2.1мм DC разъем
• Рабочая сеть Modbus: RJ45 разъем
Уровни доступа
Чтобы ограничить доступ к функциям, отличных от мониторинга, панель контроля оснащается 4 уровнями доступа А1, А2, А3, А4.
Уровень А1 поддерживает наибольшие привилегии в настройках.
